產品特點

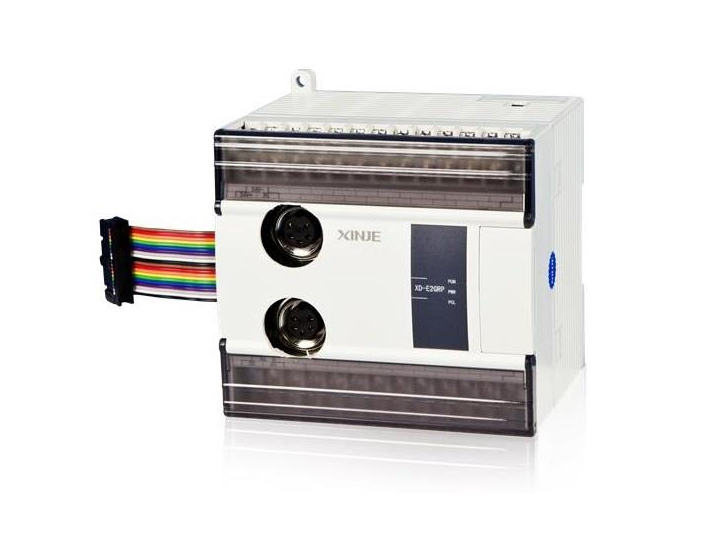

XD-E2GRP微距測量模塊可廣泛應用于精密測量的場合，如：軸承內外徑檢測、軸類產品檢測、非標類產品檢測等。
XD系列PLC一般可擴展10~16個模塊。
電源規格：DC24V
命名規則
|
1： |
系列名稱 |
XD系列 |
|
2： |
擴展標志 |
E：指代擴展模塊 |
|
3： |
檢測路數 |
2：指代2路檢測通道數 |
|
4： |
模塊用途 |
GRP：表示微距測量 |
型號一覽表
|
型 號 |
功 能 |
|
XD-E2GRP |
2路微距測量模塊，量程±1000um，綜合精度0.1% |
規格參數
|
項目 |
規格 |
|
電源規格 |
DC24V±10% |
|
量程 |
±1000um |
|
分辨率 |
0.1um |
|
全量程線性誤差 |
≤0.1% |
|
重復性誤差 |
≤1um |
|
工作溫度范圍 |
-10℃~50℃ |
|
數據采集方式 |
并口通訊 |
|
非線性 |
0.001%F.S |
|
時間漂移 |
0.005% F.S |
|
輸入靈敏度 |
0.004uV/d |
|
綜合精度 |
0.1% |

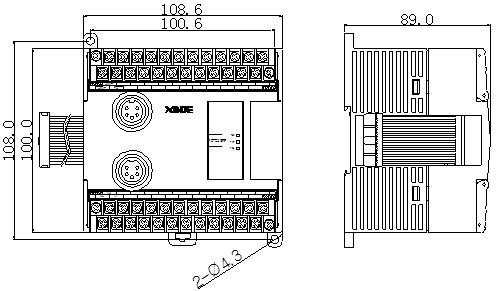

外觀尺寸圖（單位：mm）
