產品特點

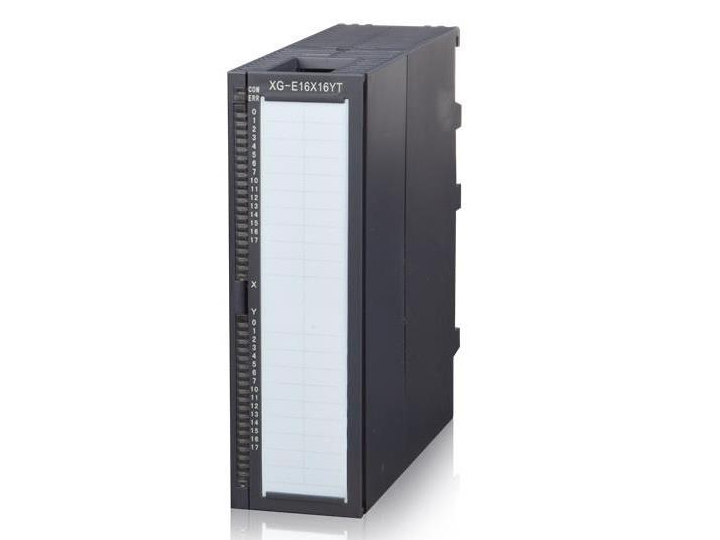

XG系列PLC適配開關量輸入輸出右擴展模塊，包含8~64點規格。
XG系列PLC一般可擴展16個模塊。
電源規格：DC24V
輸入類型：NPN或PNP型
輸出類型：晶體管（T）或繼電器（R）
命名規則
|
1： |
系列名稱 |
XG：XG系列擴展模塊 |
|
2： |
指代擴展模塊 |
E：表示擴展模塊 |
|
3： |
輸入點數 |
8或16或32或64 |
|
4： |
輸入點類型 |
X：表示輸入點（兼容NPN和PNP） |
|
5： |
輸出點數 |
8或16或32或64 |
|
6： |
輸出形式 |
YT：晶體管輸出 |
|
|
|
YR：繼電器輸出 |
型號一覽表
|
型號 |
輸入輸出總點數 |
輸入點數（DC24V） |
輸出點數（R，T） |
|||
|
類型 |
輸入 |
輸出 |
||||
|
繼電器輸出 |
晶體管輸出 |
|||||
|
NPN型、PNP型 |
- |
XG-E8X8YR |
XG-E8X8YT |
16點 |
8點 |
8點 |
|
XG-E16X |
- |
- |
16點 |
16點 |
- |
|
|
|
XG-E16YR |
XG-E16YT |
16點 |
- |
16點 |
|
|
- |
- |
XG-E16X16YT |
32點 |
16點 |
16點 |
|
|
XG-E32X |
- |
- |
32點 |
32點 |
- |
|
|
- |
- |
XG-E32YT |
32點 |
- |
32點 |
|
|
XG-E64X |
- |
- |
64點 |
64點 |
- |
|
|
- |
- |
XG-E64YT |
64點 |
- |
64點 |
|
注意：XG-E64X僅支持NPN型輸入。
基本規格
|
項 目 |
規 格 |
|
使用環境 |
無腐蝕性氣體 |
|
環境溫度 |
0℃~60℃ |
|
保存環境溫度 |
-20~70℃ |
|
環境濕度 |
5~95%RH |
|
保存環境濕度 |
5~95%RH |
|
安裝 |
直接安裝在DIN46277（寬35mm）的導軌上 |
功能說明
|
型 號 |
功 能 說 明 |
|
XG-E8X8YR/T |
8通道NPN或PNP開關量輸入，8通道繼電器/晶體管輸出 |
|
XG-E16X |
16通道NPN或PNP開關量輸入 |
|
XG-E16YR/T |
16通道繼電器/晶體管輸出 |
|
XG-E16X16YT |
16通道NPN或PNP開關量輸入，16通道晶體管輸出 |
|
XG-E32YT |
32通道晶體管輸出 |
|
XG-E32X |
32通道NPN或PNP開關量輸入 |
|
XG-E64X |
64通道NPN開關量輸入 |
|
XG-E64YT |
64通道晶體管輸出 |

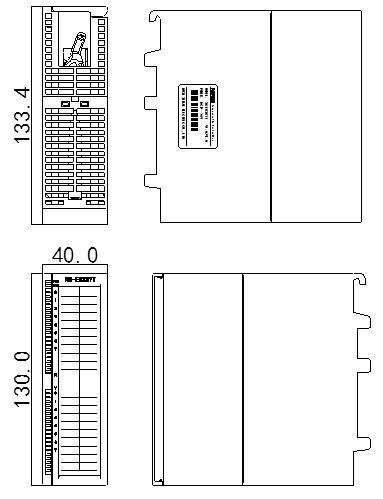

外觀尺寸圖（單位：mm）
