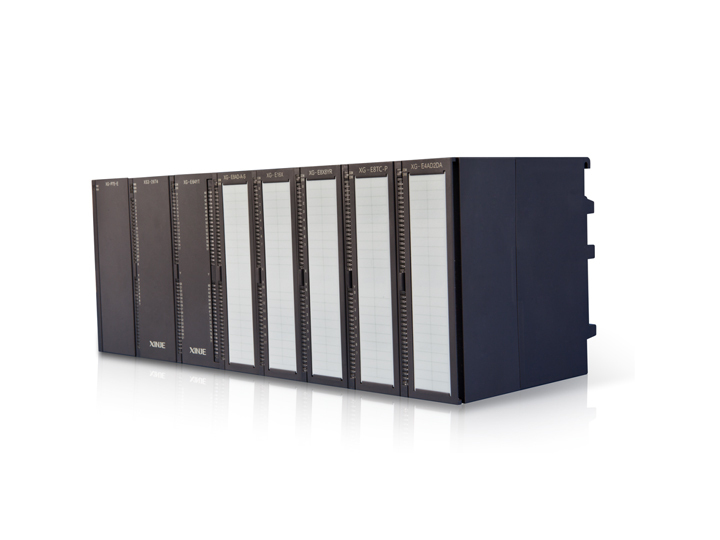

產品特點
全新高性能中型PLC，功能更強大、適用性更強、存儲空間更大
基于Codesys編程平臺，全面支持PLCopen編程規范；
可引用許多標準的功能函數庫，開發專有的功能塊和指令庫；
支持EhterCAT運動控制、EtherCAT遠程IO、Ehternet通訊；
32路電子凸輪功能；在線下載；
最多可擴展16個XG系列擴展模塊；
支持4路200KHz脈沖輸出、4路高速計數（最高200KHz）。
命名規格
|
1： |
產品系列 |
XS：XS系列中型可編程控制器 |
|
2： |
系列分類 |
3：XS系列3代 |
|
3： |
輸入輸出點數 |
26：18輸入/8輸出 |
|
4： |
輸出點類型 |
T：晶體管輸出 |
|
5： |
脈沖路數 |
4：表示4路脈沖輸出 |
型號一覽表
|
型號 |
輸入點數 （DC24V） |
輸出點數 （R，T） |
||||||
|
AC電源 |
DC電源 |
|||||||
|
|
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
繼電器輸出 |
晶體管輸出 |
晶體管繼電器混合輸出 |
||
|
NPN 型 |
- |
- |
- |
- |
XS3-26T4 |
- |
18點 |
8點 |
基本規格
|
項目 |
規格 |
|
絕緣電壓 |
DC500V 2MΩ以上 |
|
抗噪聲 |
噪聲電壓1000Vp-p 1us脈沖1分鐘 |
|
空氣 |
無腐蝕性、可燃性氣體 |
|
環境溫度 |
0℃~60℃ |
|
環境濕度 |
5%RH~95%RH(無凝露) |
|
安裝 |
直接安裝在信捷XG-EB系列導軌上 |
|
接地 |
第三種接地(不可與強電系統公共接地) |
性能規格
|
項目 |
規格 |
|
|
本體I/O |
總點數 |
26 |
|
輸入點數 |
18 |
|
|
輸出點數 |
8 |
|
|
最大I/O點數 |
1050 |
|
|
高速定位 |
普通脈沖輸出 |
4路，最高200K |
|
高速輸入 |
單相/AB模式 |
4路，最高200K |
|
輸入模式 |
差分輸入 |
|
|
擴展能力 |
右擴展模塊 |
16 |
|
中斷 |
外部中斷 |
10 |
|
通訊功能 |
RS232 |
1個，可連接IP修改工具或與其他設備通訊 |
|
RS485 |
2個，MODBUS，連接人機界面、通訊設備等 |
|
|
RJ45口1 |
LAN1：以太網通訊，支持程序下載與監控調試 |
|
|
RJ45口2 |
LAN2：EtherCAT實時總線主站 |
|
|
總線運動控制 |
EtherCAT總線方式，32軸 |
|
|
凸輪控制 |
EtherCAT總線方式，32軸 |
|
|
編程方式 |
ST、SFC、FBD、CFC、LD和IL |
|
|
主處理器 |
主頻800MHz |
|
|
用戶程序容量 |
16M |
|
|
數據容量 |
8M |
|
功能配置表
×不支持 √支持
|
系列及 點數 |
時鐘 |
USB口 |
通信 |
擴展 模塊 |
高速計數路數 |
脈沖輸出路數（T型/RT型） |
外部中斷 |
||||
|
232 通信 |
485 通信 |
Ethernet 通信 |
EtherCAT 通信 |
遞增 模式 |
AB相 |
||||||
|
XS3系列 |
|||||||||||
|
XS3-26T4 |
√ |
× |
1 |
2 |
√ |
√ |
16塊 |
4 |
4 |
4 |
10 |
注意：所有機型均標配時鐘功能。
外觀尺寸圖（單位：mm）
